一、用途
WSS□-系列雙金屬溫度計是一種現場檢測工業儀表，直接從讀數盤上讀出被測氣體、液體和蒸汽中的溫度，適用于石油化工、礦井、冶金、紡織、軍工、制藥、食品等部門的中、低溫環境中的現場測溫和控制。本系列產品具有反應靈敏、易讀數、抗振動、無***害、性能穩定、使用壽命長、外殼防護等級達到IP65等優點，可替代工業玻璃水銀溫度計而廣泛使用。
二、結構
雙金屬溫度計由雙金屬感溫元件、支承管、連接裝置、指示盤等組成。雙金屬感溫元件采用多圈直螺旋形雙金屬制成，一端固定，另一端(自由端)連接在芯軸上，當溫度變化時，感溫元件自由端旋轉，由芯軸傳動指針，在指示盤上指示出被測介質的溫度。雙金屬溫度計按結構形式分為軸向型(角型)、徑向型(直徑)、萬向型三種；按其功能分為普通型(單指標)、帶電接點、遠傳功能、帶夜光四種。

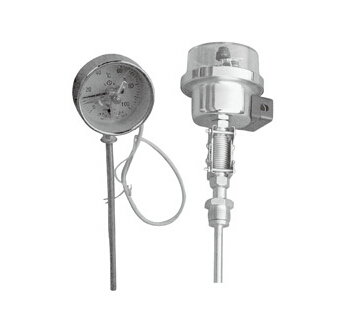

雙金屬溫度計
三、主要技術指標
1:使用范圍:;
-50-50℃;-20-80℃;0-50℃;0-100℃;0-120℃;0-150℃℃;0-200℃;;0-300℃;0-400;0-500℃特殊可定做.
2:安裝螺紋：M27*2(活動牙和固定牙均可定做)
3:適用環境溫度-40～+85℃， 相對濕度5～100%。
4:表盤直徑為:100mm,徑向安裝型.
熱響應時間：≤40S
額定功率：10VA
***高電壓：380V
四、使用和維護
1、雙金屬溫度計在保管、使用和安裝中，應避免碰撞支承管，切勿使支承管彎曲變形及將表殼扳手使用。
2、各類雙金屬溫度計不宜用于測量敞開容器內介質溫度，帶電接點溫度計，不允許在強烈震動下工作，以免影響接點可靠性。
3、在壓力大于1.5MPa時，應選用JX系列保護管。
五、訂貨須知
1、訂貨時須寫明產品的型號、測量范圍、連接方式及規格、插深、外殼直徑、精度等級、支承管外徑等。
2、有特殊要求時，須具體注明。
