雙金屬溫度計是一種測量中低溫度的現場檢測儀表?？梢灾苯訙y量各種生產過程中的-80℃-+500℃范圍內液體蒸汽和氣體介質溫度。工業用雙金屬溫度計主要的元件是一個用兩種或多種金屬片疊壓在一起組成的多層金屬片，利用兩種不同金屬在溫度改變時膨脹程度不同的原理工作的。是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出熱電勢所應的溫度值。


雙金屬溫度計
是一種適合測量中低溫的現場檢測儀表，可直接測量各種生產過程中的液體、蒸汽和氣體介質溫度。

雙金屬溫度計主要的元件是一個用兩種或多種金屬片疊壓在一起組成的多層金屬片，利用兩種不同金屬在溫度改變時膨脹程度不同的原理工作的。是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出熱電勢所應的溫度值。產品原理　　雙金屬溫度計的工作原理是利用二種不同溫度膨脹系數的金屬，為提高測溫靈
雙金屬溫度計(15張)
敏度，通常將金屬片制成螺旋卷形狀，當多層金屬片的溫度改變時，各層金屬膨脹或收縮量不等，使得螺旋卷卷起或松開。

由于螺旋卷的一端固定而另一端和一可以自由轉動的指針相連，因此，當雙金屬片感受到溫度變化時，指針即可在一圓形分度標尺上指示出溫度來。

這種儀表的測溫范圍是50~650℃，允許誤差均為標尺兩程的1%左右。

分類及選型須知
1、分類

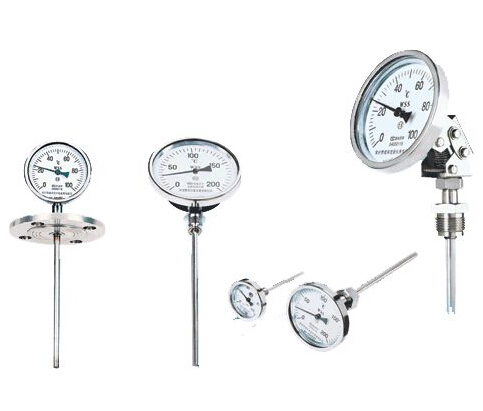

按雙金屬溫度計指針盤與保護管的連接方向可以把雙金屬溫度計分成軸向型、徑向型、135°向型和萬向型四種。


雙金屬溫度計
①軸向型雙金屬溫度計：指針盤與保護管垂直連接。

②徑向型雙金屬溫度計：指針盤與保護管平行連接。

③135°向型雙金屬溫度計：指針盤與保護管成135°連接。

④萬向型雙金屬溫度計：指針盤與保護管連接角度可任意調整。
2、安裝固定形式
為了適應實際生產的需要，雙金屬溫度計具有不同的安裝固定形式：可動外螺紋管接頭、可動內螺紋管接頭、固定螺紋接頭、卡套螺紋接頭、卡套法蘭接頭和固定法蘭。
3、型號命名方式
W S S □ □ □ □——防護形式

無-普通型

安裝固定方式 W-防護型

0-無固定裝置 F-防腐型

結構形式 1-可動外螺紋

0-軸向型 2-可動內螺紋

1-徑向型 3-固定螺紋

雙金屬溫度計
2-135°向型 4-固定螺紋

3-萬向型 5-卡套螺紋

表殼公稱直徑 6-卡套法蘭

3-φ60

4-φ100

5-φ125

感溫元件是雙金屬

金屬膨脹式

溫度儀表
4、選型須知
在選用雙金屬溫度計時要充分考慮實際應用環境和要求，如表盤直徑、精度等級、安裝固定方式、被測介質種類及環境危險性等。除此之外，還要重視性?xún)r(jià)比和維護工作量等因素。

此外，雙金屬溫度計在運輸、安裝、使用過程中，應避免碰撞溫度探桿，為保證測量的準確性，探桿擦入被測介質的長度應不小于探桿長度的2/3，安裝時禁止扭動儀表外殼。

常見雙金屬溫度計介紹
1、戶外型、重型
該雙金屬溫度計是一種適合測量中低溫的現場檢測儀表，可直接用來測量液體、氣體的溫度。


雙金屬溫度計
主要技術參數：

（1）精度等級：1.5級

（2）時間常數：J<40S

（3）保護管耐壓：6.3MPa

（4）接點容量：額定功率10VA（無感）；最高電壓：交流220V、最大工作電流：1A(無感)，接點為上下限且常開。

（5）表頭工作環境溫度：-25~55攝氏度 3具體型號及相關參數。
2、可調角型
雙金屬溫度計是一種適合測量中低溫的現場檢測儀表，可直接用來測量液體、氣體的溫度。


雙金屬溫度計
主要技術參數

（1）精度等級：1.5級

（2）時間常數：J<40S

（3）保護管耐壓：6.3MPa

（4）接點容量：額定功率10VA（無感）；最高電壓：交流220V、最大工作電流：1A(無感)，

接點為上下限且常開。

（5）表頭工作環境溫度：-25~55攝氏度
3、耐震型
WSSXN系列耐震電接點雙金屬溫度計是一種測量中低溫度的現場檢測儀表?？梢灾苯訙y量各種生產過程中的-80℃～+500℃范圍內的液體、蒸汽和氣體介質及

雙金屬溫度計
環境場所惡劣且有振動的溫度。

該耐震電接點雙金屬溫度計從儀表內部充耐震油，可有效克服機械振動帶來的指針抖動。在設計原理及結構上具有防水、防腐蝕、耐震動、直觀、易讀數、無汞害、堅固耐用等特點，廣泛應用于石油、化工、機械、船舶、發電、紡織、印染等工業和科研部門。

主要特點：

（1）現場顯示溫度，直觀方便，安全可靠，使用壽命長；

（2）多種結構形式，可滿足不同要求，無汞害，易讀數，堅固耐震；

（3）保護管材為1Gr18Ni9Ti不銹鋼和鉬二鈦，承壓、防腐能力強；

雙金屬溫度計
（4）抽芯式溫度計可不停機短時間維護或更換機芯。

工作原理：

耐震電接點雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值，并且防止環境振動在雙金屬溫度計內部充裝硅油或者將雙金屬溫度計顯示部分與測量部分分離以達到耐震的效果。

耐震雙金屬溫度計又分一體式耐震電接點雙金屬溫度計和分離式耐震電接點雙金屬溫度計兩種。

主要技術參數：

（1）執行標準：JB/T8803-1998 GB3836-83

（2）標度盤公稱直徑：60 100 150

（3）精度等級：（1.0），1.5

（4）熱響應時間：≤40S

（5）防護等級：IP55

（6）角度調整誤差：角度調整誤差應不超過其量程的1.0%

（7）回差：回差應不大于基本誤差限的絕對值

（8）重復性：重復性極限范圍應不大于基本誤差限絕對值的1/2
4、萬向型
該雙金屬溫度計是一種適合測量中低溫的現場檢測儀表，可直接用來測量液體、氣體的溫度。


萬向型雙金屬溫度計
主要技術參數：

（1）標度盤公稱直徑：100

（2）精度等級：1.0、1.5

（3）連接尺寸：M20x1.5、NPT1/2

（4）熱響應時間：≤40s

（5）防護等級：IP55
5、熱套管式

熱套式雙金屬溫度計
熱套管式雙金屬溫度計可配合各式安裝套管，滿足不同壓力等級要求?？梢灾苯訙y量各種生產過程中的 -80-+500 ℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。廣泛應用于石油、化工、冶金、紡織、食品等工業。

安裝要求
對雙金屬溫度計的安裝，應注意有利于測溫準確，安全可考及維修方便，而且不影響設備運行和生產操作，要滿足以上要求，在選擇對熱電阻的安裝部位和插入深度時要注意以下幾點：

（1）為了使熱電阻的測量端與被測介質之間有充分的熱交換，應合理選擇測點位置，盡量避免在閥門，彎頭及管道和設備的死角附近裝設熱電阻。

雙金屬溫度計
（2）帶有保護套管的熱電阻有傳熱和散熱損失，為了減少測量誤差，熱電偶和熱電阻應該有足夠的插入深度：

a、對于測量管道中心流體溫度的熱電阻，一般都應將其測量端插入到管道中心處(垂直安裝或傾斜安裝)。如被測流體的管道直徑是200毫米，那熱電阻插入深度應選擇100毫米；

b、對于高溫高壓和高速流體的溫度測量(如主蒸汽溫度)，為了減小保護套對流體的阻力和防止保護套在流體作用下發生斷裂，可采取保護管淺插方式或采用熱套式熱電阻。淺插式的熱電阻保護套管，其插入主蒸汽管道的深度應不小于75mm；熱套式熱電阻的標準插入深度為100mm；

c、假如需要測量是煙道內煙氣的溫度，盡管煙道直徑為4m，熱電阻插入深度1 m即可；

d、當測量原件插入深度超過1m時，應盡可能垂直安裝，或加裝支撐架和保護套管。
使用和維護
1、WSS系列雙金屬溫度計在保管、安裝、使用及運輸過程中，應盡量避免碰撞保護管，切勿使保 .護管彎曲、變形。安裝時，嚴禁扭動儀表外殼。

2、儀表應在-30℃～80℃的環境溫度內正常工作。

3、儀表經常工作的溫度最好能在刻度范圍的1/2～3/4處。

4、雙金屬溫度計的溫度范圍：-80～+40℃ -40～+80℃ 0～50℃ 0～100℃ 0~120℃ 0～150℃ 0~160℃ 0～200℃ 0~250℃ 0～300℃ 0~350℃ 0～400℃ 0~450℃ 0～500℃ 0~550℃ 0~600℃


此外，雙金屬溫度計探桿長度可以根據客戶需要來定制，該溫度計從設計原理及結構上具有防水、防腐蝕、隔爆、耐震動、直觀、易讀數、無汞害、堅固耐用等特點，可取代其它形工的測量?jì)x表，廣泛應用于石油、化工、機械、船舶、發電、紡織、印染等工業和科研部門。
